Тиристор — полупроводниковый прибор, выполненный на основе монокристалла полупроводника с четырёхслойной структурой р-n-p-n-типа, обладающий в прямом направлении двумя устойчивыми состояниями — состоянием низкой проводимости (тиристор заперт) и состоянием высокой проводимости (тиристор открыт), то есть является запоминающим устройством. В обратном направлении тиристор обладает только запирающими свойствами. Т.е тиристор — это управляемый динистор, или своего рода ключ, который управляет мощной силовой частью при подаче слабых управляющих импульсов. Перевод тиристора из закрытого состояния в открытое в электрической цепи осуществляется внешним воздействием на прибор: либо воздействие напряжением (током), либо светом (фототиристор). Тиристор имеет нелинейную разрывную вольтамперную характеристику (ВАХ).
Обозначение на схемах
Устройство тиристора
Рис. 1. Схемы тиристора: a) Основная четырёхслойная p-n-p-n структура b) Диодный тиристор с) Триодный тиристор.
Основная схема тиристорной структуры представлена на рис. 1. Она представляет собой четырёхполюсный p-n-p-n прибор, содержащий три последовательно соединённых p-n перехода J1, J2, J3. Контакт к внешнему p-слою называется анодом, к внешнему n-слою — катодом. В общем случае p-n-p-n прибор может иметь два управляющих электрода (базы), присоединённых к внутренним слоям. Прибор без управляющих электродов называется диодным тиристором (или динистором). Прибор с одним управляющим электродом называют триодным тиристором или тринистором (или просто тиристором).
Рис. 2. Вольтамперная характеристика тиристора
- Между точками 0 и 1 находится участок, соответствующий высокому сопротивлению прибора — прямое запирание.
- В точке 1 происходит включение тиристора.
- Между точками 1 и 2 находится участок с отрицательным дифференциальным сопротивлением
- Участок между точками 2 и 3 соответствует открытому состоянию (прямой проводимости).
- В точке 2 через прибор протекает минимальный удерживающий ток Ih.
- Участок между 0 и 4 описывает режим обратного запирания прибора.
- Участок между 4 и 5 — режим обратного пробоя.
По типу нелинейности ВАХ тиристор относят к S-приборам.
Режимы работы тиристора
Режим обратного запирания
Рис. 3. Режим обратного запирания тиристора
Два основных фактора ограничивают режим обратного пробоя и прямого пробоя:
- Лавинный пробой.
- Прокол обеднённой области.
В режиме обратного запирания к аноду прибора приложено напряжение, отрицательное по отношению к катоду; переходы J1 и J3 смещены в обратном направлении, а переход J2 смещён в прямом (см. рис. 3). В этом случае большая часть приложенного напряжения падает на одном из переходов J1 или J3 (в зависимости от степени легирования различных областей). Пусть это будет переход J1. В зависимости от толщины Wn1 слоя n1 пробой вызывается лавинным умножением (толщина обеднённой области при пробое меньше Wn1) либо проколом (обеднённый слой распространяется на всю область n1, и происходит смыкание переходов J1 и J2).
Режим прямого запирания
При прямом запирании напряжение на аноде положительно по отношению к катоду и обратно смещён только переход J2. Переходы J1 и J3 смещены в прямом направлении. Большая часть приложенного напряжения падает на переходе J2. Через переходы J1 и J3 в области, примыкающие к переходу J2, инжектируются неосновные носители, которые уменьшают сопротивление перехода J2, увеличивают ток через него и уменьшают падение напряжения на нём. При повышении прямого напряжения ток через тиристор сначала растёт медленно, что соответствует участку 0-1 на ВАХ. В этом режиме тиристор можно считать запертым, так как сопротивление перехода J2 всё ещё очень велико. По мере увеличения напряжения на тиристоре снижается доля напряжения, падающего на J2, и быстрее возрастают напряжения на J1 и J3, что вызывает дальнейшее увеличение тока через тиристор и усиление инжекции неосновных носителей в область J2. При некотором значении напряжения (порядка десятков или сотен вольт), называется напряжением переключения VBF (точка 1 на ВАХ), процесс приобретает лавинообразный характер, тиристор переходит в состояние с высокой проводимостью (включается), и в нём устанавливается ток, определяемый напряжением источника и сопротивлением внешней цепи.
Двухтранзисторная модель

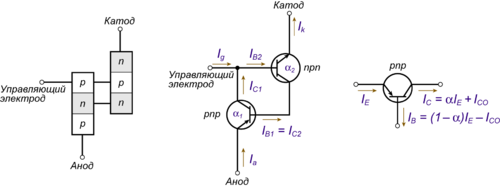

Рис. 4. Двухтранзисторная модель триодного тиристора, соединение транзисторов и соотношение токов в p-n-p транзисторе.
Для объяснения характеристик прибора в режиме прямого запирания используется двухтранзисторная модель. Тиристор можно рассматривать как соединение p-n-p транзистора с n-p-n транзистором, причём коллектор каждого из них соединён с базой другого, как показано на рис. 4 для триодного тиристора. Центральный переход действует как коллектор дырок, инжектируемых переходом J1, и электронов, инжектируемых переходом J3. Взаимосвязь между токами эмиттера IE, коллектора IC и базы IB и статическим коэффициентом усиления по току p-n-p транзистора также приведена на рис. 4, где IСо— обратный ток насыщения перехода коллектор-база.
Отличие динистора от тринистора
Принципиальных различий между динистором и тринистором нет, однако если включение динистора происходит при достижении между выводами анода и катода определённого напряжения, зависящего от типа данного динистора, то в тринисторе напряжение включения может быть специально снижено, путём подачи импульса тока определённой длительности и величины на его управляющий электрод при положительной разности потенциалов между анодом и катодом, и конструктивно тринистор отличается только наличием управляющего электрода. Тринисторы являются наиболее распространёнными приборами из «тиристорного» семейства.
Выключение тиристоров производят либо снижением тока через тиристор до значения Ih, либо изменением полярности напряжения между катодом и анодом. В настоящее время разработан целый класс запираемых тиристоров, которые переходят в закрытое состояние после подачи на управляющий электрод напряжения отрицательной полярности.
Симистор
Симистор представляет собой тиристор, эквивалентный двум встречно-параллельным тиристорам и который может проводить электрический ток в обоих направлениях. Конструктивно это более сложный прибор, чем динистор или тринистор.
Характеристики тиристоров
Современные тиристоры изготовляют на токи от 1 мА до 10 кА напряжения от нескольких В до нескольких кВ; скорость нарастания в них прямого тока достигает 109 А/сек, напряжения — 109 В/сек, время включения составляет величины от нескольких десятых долей до нескольких десятков мкс, время выключения — от нескольких единиц до нескольких сотен мкс; кпд достигает 99 %.
Применение
- Электронные ключи
- Управляемые выпрямители
- Преобразователи (инверторы)
- Регуляторы мощности (триммеры)
S-приборы
